Кисневий Датчик (Лямбда-Зонд) — OBD-II діагностика: P0130–P0167 та Живі Дані

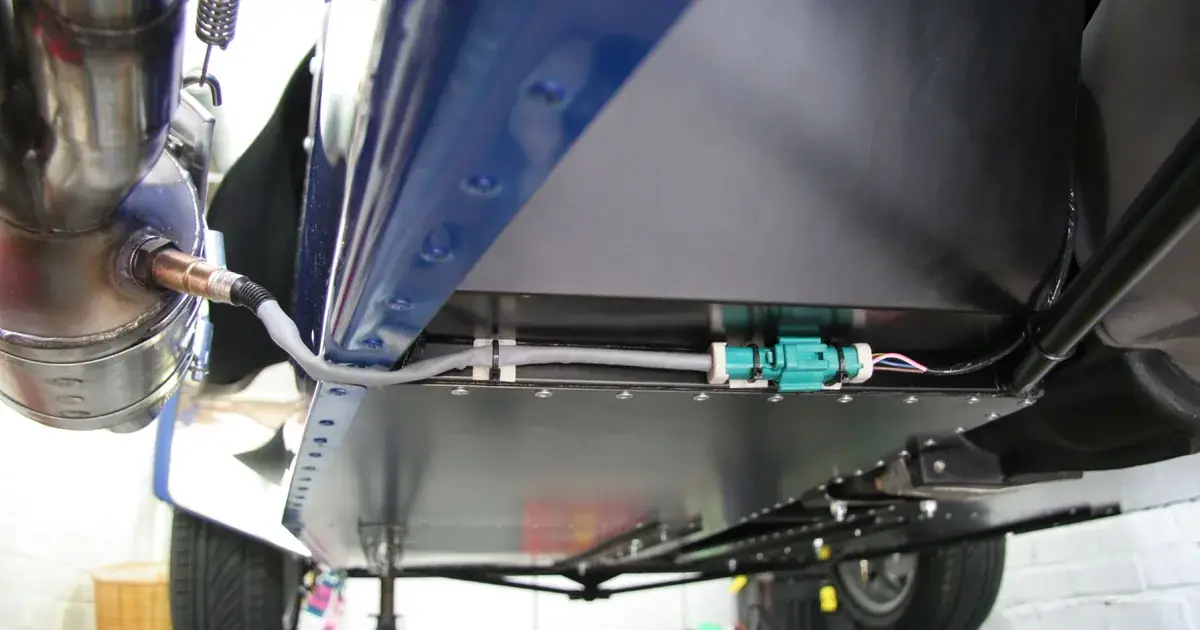

Кисневі датчики (лямбда-зонди) контролюють склад відпрацьованих газів і є критичними для керування паливом та каталітичним нейтралізатором. Більшість сучасних автомобілів мають 2–4 лямбда-зонди: upstream (до ката) та downstream (після ката).

Типи Лямбда-Зондів

Narrowband (Switching O2)

Класичний зонд на основі ZrO2 — видає напругу 0–1 В:

• < 0.4 В = бідна суміш (надлишок повітря)

• 0.6 В = багата суміш (недостача повітря)

• Активно переключається між ≈0.1 і ≈0.9 В при нормальній роботі

Wideband (LSU, AFR)

Сучасний широкодіапазонний зонд (Bosch LSU 4.2/4.9):

• Видає поточне AFR (Air-Fuel Ratio): 14.7 = стехіометрія
• OBD-II PID O2 Sensor Wide Range Lambda Value → 0.97–1.03 при стехіо

---

P0130–P0135: Upstream O2 Sensor Bank 1

Код	Опис
P0130	O2 Sensor B1S1: сигнал поза діапазоном
P0131	O2 Sensor B1S1: низька напруга (< 0.06 В)
P0132	O2 Sensor B1S1: висока напруга (> 1.3 В)
P0133	O2 Sensor B1S1: повільна реакція (sluggish)
P0134	O2 Sensor B1S1: відсутність активності (circuit no activity)
P0135	O2 Sensor B1S1: нагрівач — несправність

Діагностика P0133 (Sluggish O2)

P0133 означає, що зонд переключається рідше ніж 8 разів за 10 секунд при прогрітому двигуні:

Live Data:

• O2 B1S1 Voltage: має активно коливатись між 0.1–0.9 В
• Якщо стоїть на 0.45 В → зонд «помер» (нагрівач або електрохімічний елемент)
• O2 Switching Frequency: < 0.4 Гц на холостому → P0133

Причини:

1. Зношений електрохімічний елемент (після 100 000 км)
2. Забруднення свинцем (від паливних добавок)
3. Тріщина у вихлопній трубі перед датчиком (підсмоктує повітря → хибно «бідна»)

---

P0136–P0141: Downstream O2 Sensor Bank 1 (Після Каталізатора)

Код	Опис
P0136	O2 Sensor B1S2: сигнал поза діапазоном
P0137	O2 Sensor B1S2: низька напруга
P0138	O2 Sensor B1S2: висока напруга
P0141	O2 Sensor B1S2: нагрівач — несправність

P0141 vs P0420 — Нагрівач чи Кат?

P0141 (нагрівач B1S2) часто плутають з P0420 (неефективний кат):

• P0141 → замінити датчик (нагрівач не гріє → датчик дає хибний сигнал → P0420)
• Перевір: O2 B1S2 Heater Current > 0.5 A → нагрівач живий

Downstream O2 при справному каталізаторі:

• Сигнал має бути стабільним на рівні 0.6–0.7 В (стехіо після ката)
• Якщо B1S2 активно коливається → кат не конвертує → P0420

---

P0150–P0167: Bank 2 (V-подібні Двигуни)

На V6/V8/V10 двигунах Bank 2 — права сторона (циліндр #2 знаходиться там):

• P0150 → B2S1 (відповідник P0130)
• P0156 → B2S2 (відповідник P0136)
• P0161 → B2S2 нагрівач (відповідник P0141)

Визначення Bank 1 vs Bank 2:

• На переважній більшості авто: Bank 1 = циліндр #1, Bank 2 = протилежна сторона
• На поперечних 4-циліндрових: Bank 1 = одна сторона, Bank 2 = інша (якщо є)

---

STFT/LTFT Кореляція з O2

Кисневий датчик безпосередньо впливає на STFT та LTFT:

Стан O2 B1S1	Ефект на STFT	Висновок
Постійно «бідна» (< 0.4 В)	STFT різко додатній (+20%+)	Витік повітря АБО несправний датчик (B1S1 хибно показує «бідну»)
Постійно «багата» (> 0.8 В)	STFT різко від’ємний (−15%+)	Витік палива, несправний датчик MAF або несправний датчик
Нормальне переключення	STFT ±5%	OK

Тест B1S1 справності:

1. Від’єднай шланг PCV або вакуум → впускай повітря
2. O2 B1S1 має відразу впасти до 0.1 В (відреагувати < 0.5 сек)
3. Якщо реакція > 1 сек → зонд sluggish → P0133

---

Нагрівач Лямбда-Зонда (Heater Circuit)

P0135, P0141, P0155, P0161 — нагрівач:

Чому нагрівач важливий:

• Холодний зонд не дає правильний сигнал → ECU в Open Loop
• Нагрівач виводить зонд на робочу температуру (≈315°C) за 20–30 сек замість 2–3 хв

Діагностика нагрівача:

• O2 Heater B1S1 Current: норма 0.5–2 A при пуску; 0 А → обрив
• Перевір живлення та масу нагрівача мультиметром (зазвичай 12 В від реле)

---

Підсумок O2 / Лямбда Датчики

Код	Що перевіряти
P0130/P0150	Сигнал B1S1/B2S1: напруга, кабель
P0133/P0153	Швидкість переключення B1S1/B2S1
P0134/P0154	Відсутність сигналу: нагрівач, кабель, заземлення
P0135/P0155	Нагрівач B1S1/B2S1: струм, реле
P0137/P0157	Downstream низька напруга: кат чи датчик
P0141/P0161	Downstream нагрівач

Перед заміною лямбда-зонда — завжди перевір живі дані: O2 Voltage, Switching Frequency, Heater Current. Заміна «наосліп» при несправному нагрівачі або обриві кабелю не вирішить проблему — тільки витрата грошей.
