OBD на електромобілі: що показує стандарт, створений для контролю викидів

Питання виникає в кожного, хто пересів на електромобіль і дістав з бардачка адаптер: а що він тепер показує?

Відповідь спирається на одну обставину, яку варто зрозуміти першою.

Навіщо взагалі створювався OBD-II

Стандарт з’явився не як універсальний діагностичний інтерфейс, а як інструмент контролю викидів. Регулятор зобов’язав виробників віддавати дані, за якими можна перевірити, що система очищення вихлопу справна.

Звідси й склад стандарту: паливні корекції, лямбда-зонди, каталізатор, система вловлювання парів палива, монітори готовності. Все це про вихлоп.

На електромобілі вихлопу немає. Отже, зникає сама причина, з якої існує більша частина стандарту.

Що залишається доступним

Не все, однак, безглузде. Роз’єм на місці — він обов’язковий, — і частина речей читається.

Напруга бортової мережі 12 В. Найкорисніший параметр з усіх, і про нього окрема розмова нижче.

Швидкість автомобіля. Зазвичай доступна.

Коди несправностей. Читаються, включно з серіями B, C і U — це не залежить від типу силової установки. Мережеві коди на кшталт U0100 або U0140 працюють так само; механіка — в розборі U0100.

Перелік модулів. Хто відповідає на шині, хто ні. Корисно й при купівлі, і при пошуку несправності.

Mode 09 — VIN, ідентифікатор програми, контрольна сума. Працює й тут; розбір — в окремій статті.

Чого немає й не буде

Монітори готовності порожні. Тестувати нічого: каталізатора немає, лямбда-зондів немає, EVAP немає. У переліку або нулі, або система відповідає, що монітори незастосовні.

Паливних корекцій немає з очевидної причини.

Стану тягової батареї в стандарті немає. Це найважливіший для власника електромобіля параметр — і саме він поза стандартом OBD-II. Ані ємності, ані здоров’я, ані температури комірок.

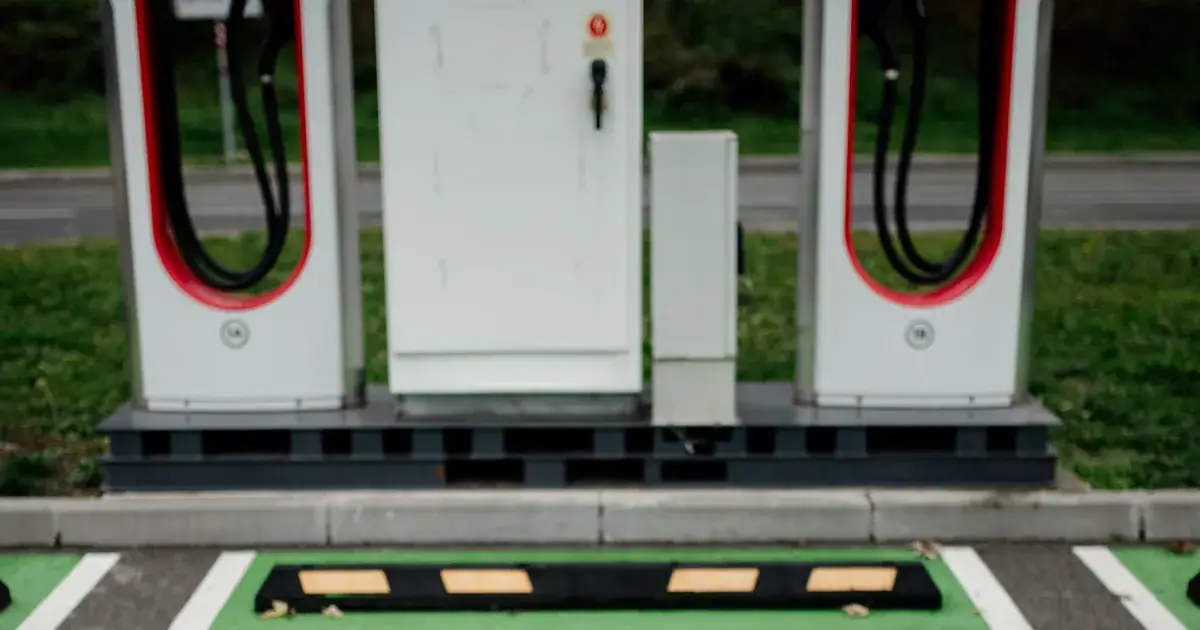

Даних про зарядку немає. Скільки заряду прийнято, з якою потужністю, як поводилися комірки — все це живе у заводських запитах.

Де живе те, що справді потрібно

Ключове для власника електромобіля — стан тягової батареї — доступне через фірмові запити, аналогічні Mode 22 на звичайних авто. Механіка того, чому стандарт не покриває все підряд, розібрана в статті про підтримувані параметри, а що ховається за заводськими запитами — у розборі Mode 22.

Практично це означає: для оцінки батареї потрібна програма, яка знає конкретну марку й модель, а не загальний OBD-сканер. Загальна логіка оцінки здоров’я батареї описана в статті про гібридні батареї — на електромобілях підхід той самий, змінюється лише масштаб.

Найкорисніше, що OBD дає на електромобілі

І тут несподіванка: це напруга 12-вольтової мережі.

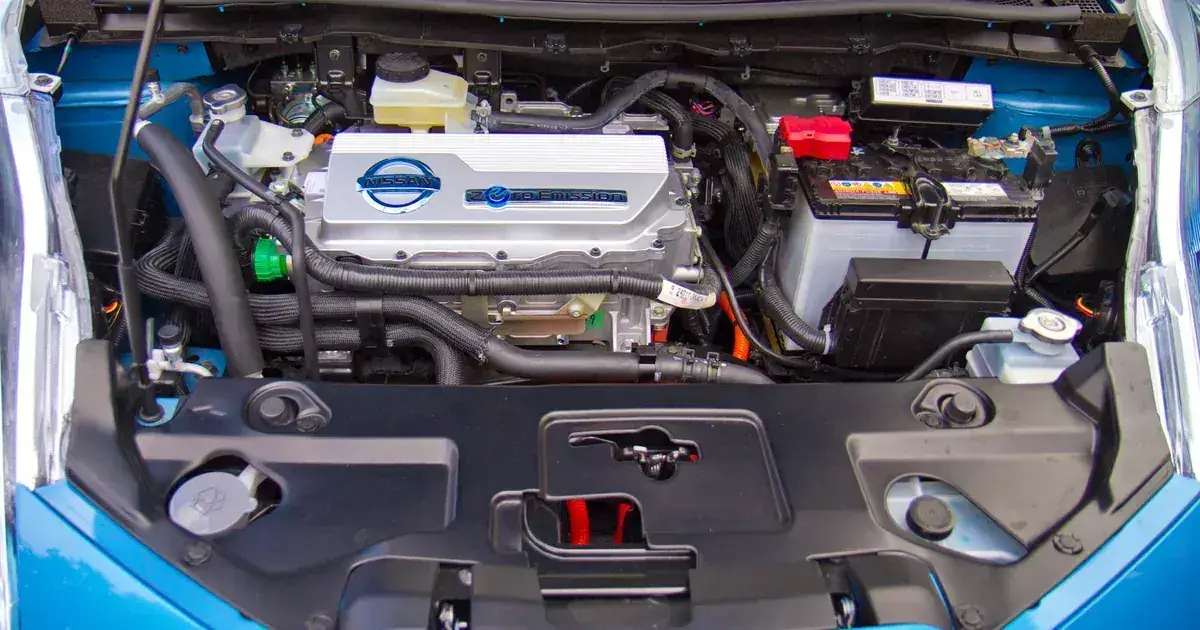

Електромобіль має два незалежні акумулятори. Тяговий рухає машину. Звичайний 12-вольтовий живить блоки керування, замки, мультимедіа — і саме він відповідає за те, щоб машина взагалі прокинулася.

Коли електромобіль «не заводиться», у переважній більшості випадків винен саме 12-вольтовий акумулятор, а не дорога тягова батарея. Це окрема тема, розібрана в статті про 12-вольтовий акумулятор електромобіля.

Норми ті самі, що на звичайному авто:

Стан	Норма
Після ночі стоянки	12,4–12,7 В
При увімкненій системі	13,5–14,5 В
Нижче 12,2 В після ночі	Акумулятор слабкий

Тобто найдешевший адаптер відповідає на найчастіше питання власника електромобіля. Іронічно, але корисно.

Що це означає на практиці

Для власника електромобіля: базовий адаптер корисний для напруги, кодів і переліку модулів. Для стану батареї потрібен інструмент, що знає вашу марку.

При купівлі вживаного електромобіля: коди й перелік модулів читаються стандартно, а от оцінку батареї треба замовляти окремо — і без неї покупка сліпа. Загальний протокол огляду — у статті про перевірку вживаного авто.

Для гібридів ситуація посередині: двигун внутрішнього згоряння є, отже, працює й звичайна частина стандарту — корекції, лямбда-зонди, монітори. Гібридна частина так само поза стандартом.

Коротко

• OBD-II створювався для контролю викидів; на електромобілі більша частина стандарту втрачає сенс.
• Монітори готовності порожні, паливних корекцій немає — це нормально, а не несправність.
• Стан тягової батареї в стандарті відсутній і вимагає заводських запитів.
• Найкорисніше, що дає адаптер на електромобілі, — напруга 12-вольтової мережі.
• «Електромобіль не заводиться» — це майже завжди про 12 В, а не про тягову батарею.
