Підвіска авто і OBD-II: що можна діагностувати через адаптер

OBD-II стандартно діагностує двигун і трансмісію. Але сучасне авто — це 50+ ECU, і більшість із них також доступна через OBD-II. Розбираємо, що адаптер може розповісти про підвіску.

OBD-II і C-коди: що це

Стандарт OBD-II включає 4 типи кодів несправностей:

• P-коди (Powertrain) — двигун і трансмісія
• B-коди (Body) — кузов, аirbag, клімат
• C-коди (Chassis) — ходова частина, гальма, підвіска
• U-коди (Network) — шина CAN і комунікація між ЕБУ

C-коди і є нашою метою. Однак важлива деталь: не всі OBD-II адаптери і застосунки вміють читати C-коди — потрібна підтримка розширеного протоколу (особливо Manufacturer Specific).

---

C0031 / C0034 — датчики швидкості коліс ABS (WSS)

Найпоширеніші C-коди. Датчик швидкості колеса (Wheel Speed Sensor) критично важливий не тільки для ABS, але й для ESP/ESC, TC (traction control) і навіть трансмісії.

Код → колесо:

• C0031 / C0034 → ліве переднє
• C0035 / C0038 → ліве заднє
• C0040 / C0043 → праве переднє
• C0041 / C0044 → праве заднє

(Нумерація може відрізнятись між виробниками)

Причини:

• Спрацьований датчик WSS — магнітні датчики служать 150 000–250 000 км
• Пошкоджений тоновий диск (reluctor ring) на гальмівному диску або приводному валу
• Обрив кабелю (часто — де кабель проходить через рухому частину підвіски)
• Зазор між датчиком і тоновим диском (норма: 0.2–1.5 мм залежно від авто)

Перевірка через Live Data:

1. Live Data → Wheel Speed FL/FR/RL/RR
2. Підніми авто на домкрат і проверти колесо вручну — швидкість має з’явитись у всіх чотирьох
3. Якщо одне колесо показує 0 при обертанні — датчик або тоновий диск несправні

---

C0061 / C0265 — ESC / Electronic Stability Control

ESC (Electronic Stability Control) — система активної безпеки, яка «підрулює» гальмуванням при занесенні.

Пов’язані компоненти, які дають C-коди:

• Датчик кута повороту руля (Steering Angle Sensor) → часто C0450–C0452
• Датчик бічного прискорення (Lateral G-sensor) → C0196, C0206
• Гіроскоп (Yaw Rate Sensor) → C0186, C0187
• Гідравлічний модуль ABS/ESC → C0110–C0139

Live Data для ESC:

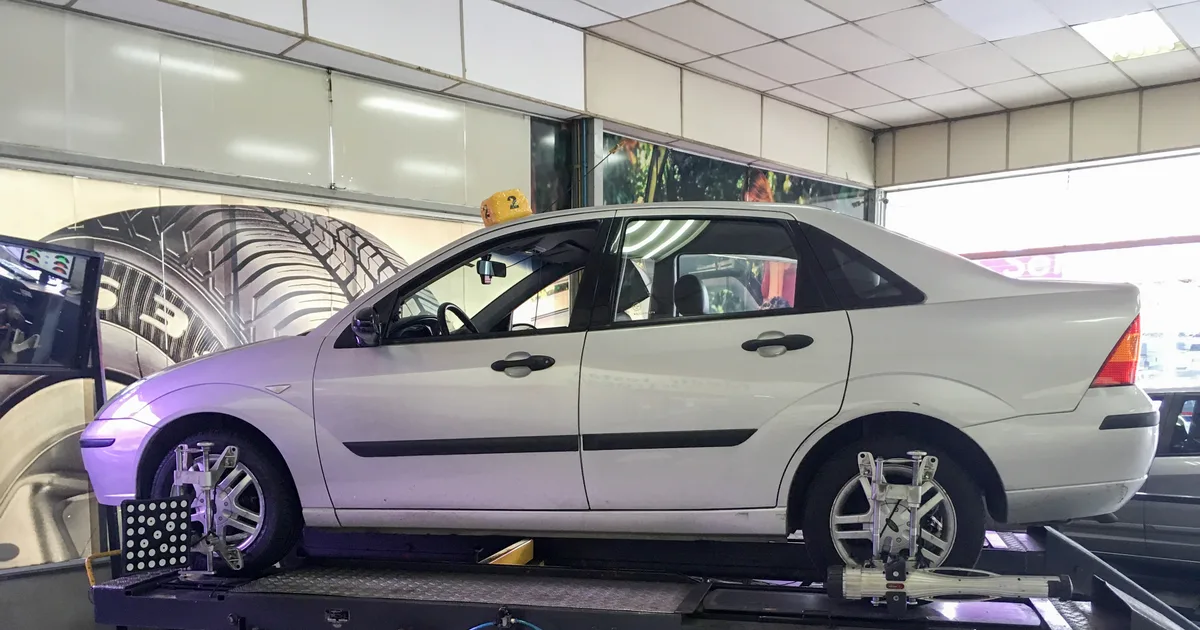

• Steering Angle — при прямолінійному русі: 0° ± 2°. Якщо показує 15° при прямому колесі → потрібна каліброваня
• Lateral Acceleration — при прямій їзді: ~0 g; при різкому повороті: 0.3–0.8 g
• Yaw Rate — кутова швидкість авто навколо вертикальної осі; при поворотах зростає

---

Пневматична підвіска: повний OBD-II моніторинг

Авто з пневмопідвіскою (Land Rover Range Rover, BMW 5/7 серія, Mercedes E/S клас, Audi A6/A8) мають найбільш розширену C-кодову систему.

Типові коди пневмопідвіски:

Код	Опис
C0562	Датчик висоти переднього лівого кута: сигнал поза діапазоном
C0568	Датчик висоти переднього правого кута
C0574	Компресор пневмопідвіски: перегрів
C0580	Витік у пневматичній лінії
C0710	Датчик висоти задньої осі

Перевірка через Live Data:

• Air Suspension Height FL/FR/RL/RR — при стоячому авто всі 4 значення мають бути рівними (норма: 0 мм в стандартному режимі)
• Air Compressor Status — ON/OFF; якщо компресор вмикається щочас → є витік
• Air Suspension Mode — Normal/Sport/Off-Road (залежно від вибору водія)

---

Активний (адаптивний) амортизатор: CDC / MRC

CDC (Continuous Damping Control) і MRC (Magnetic Ride Control) — електронно-керовані амортизатори. Є на BMW (EDC), Mercedes (CDC), GM/Cadillac (MRC), Audi (DRC).

Коди несправностей:

• BMW: 0x94AB, 0x94AC — EDC амортизатор (BMW-специфічні коди, читаються тільки розширеним протоколом)
• Mercedes: C1103, C1104 — CDC амортизатор

Симптоми несправного амортизатора без кодів (механічна поломка, не електрична): OBD-II НЕ виявить механічно зношений звичайний амортизатор. Але через Live Data можна косвенно оцінити:

• Body Acceleration Sensor (якщо є) — при рівній дорозі: < 0.1 g; якщо більше → підвіска «пропускає» удари

---

Рульове управління: EPS-помилки

Електро-підсилювач керма (EPS) дає P-коди, але пов’язані з шасі:

Код	Опис
C0460	EPS: датчик обертального моменту (Torque Sensor)
C0461	EPS: некоректний сигнал датчика моменту
C0476	EPS: мотор підсилювача не реагує на команди

Live Data для EPS:

• Steering Torque — момент на кермовому валу; у спокої: 0 Нм; при повороті: ±5–25 Нм
• EPS Motor Current — струм електродвигуна підсилювача; при спокої: ~0 А

---

Що OBD-II НЕ виявить у підвісці

Важливо розуміти обмеження:

• ❌ Знос тихорадки або кульової опори — немає електронних датчиків
• ❌ Зламана пружина — теж механіка без датчиків
• ❌ Знос підшипника маточини — OBD може показати коливання WSS-сигналу, але не прямий діагноз
• ❌ Деформація підрамника — геометрія, не електроніка

Для механічної діагностики підвіски — піднімати на підйомнику і руками перевіряти люфт.

---

Практичний чек-ліст: C-коди при купівлі вживаного авто

При купівлі б/у авто обов’язково перевір C-коди через адаптер:

1. Підключи адаптер і зчитай всі збережені коди (не тільки активні)
2. Звер увагу на: C003x (WSS), C1xxx (ABS/ESC модуль), C056x (підвіска)
3. Перевір Live Data Wheel Speed — усі 4 колеса мають давати сигнал при русі
4. Перевір Steering Angle = 0° при прямолінійному русі
5. На авто з пневмопідвіскою — Air Height всі 4 кути однакові

Висновок: C-коди часто бувають «очищеними» перед продажем, тому попроси тест-драйв і провери заново після 10 хвилин їзди.
